作為行業領先的工藝裝備解決方案提供商，威海化工機械有限公司始終致力于通過核心技術創新解決客戶的生產痛點，推動化工過程的提質、增效、安全與節能。我們的研發團隊深扎一線，直面行業挑戰，將復雜的技術研究轉化為看得見的工程實效。

一、研究目標：追求極限混合效率?

在制藥、精細化工等領域，加氫反應是合成反應物質的關鍵一環。反應效率的核心在于?如何在一個容積達30m3、結構復雜（內置多層攪拌器與螺旋換熱管）的大型反應器中，實現氣相的快速吸入、高效分散與長時間停留。研究團隊摒棄了傳統依賴昂貴且周期漫長的物理冷模實驗方法，全面采用以CFD計算流體力學與中試驗證相結合的放大設計方法，對以下核心性能指標進行了一場全面的“數字透視”：

1.  氣含率?：液相中氣相體積分數，直接影響氣液反應接觸面積。

2. 吸氣量?：單位時間內攪拌器吸入氣相介質的體積。

3. 混合穩定時間?：氣液兩相達到均勻穩定分布所需時間。

4. 最佳臨界轉速?：兼顧高吸氣量與低能耗的平衡點轉速。

二、技術路徑：精細建模與智慧模擬

為了真實再現工業級反應器的復雜工況，研究團隊構建了高精度的數值模型：

1.      幾何模型?：精細還原了由?四層組合攪拌器?（自上而下：四寬葉軸流式、高效自吸式、四寬葉軸流式、弧葉圓盤渦輪式）、?三層螺旋換熱管束?以及?氣相分布器?構成的真實物理結構。

2.      網格與求解?：應用專業的Fluent Meshing工具劃分了高達?855萬?的高質量網格，并對關鍵區域進行加密處理。計算采用了?歐拉雙流體模型?和?滑移網格模型?，精確刻畫了氣液兩相間的相互作用與攪拌器的旋轉流動。

三、模擬發現與工業啟示?

經過海量的瞬態計算，一幅清晰的流場圖像與量化數據圖譜被揭示出來：

1. 高效的氣液混合流場圖景?

模擬結果顯示，在?自吸式攪拌器?啟動后，氣相介質被迅速吸入液相，并在其?上方與下方兩臺軸流式攪拌器的協同作用下?——一“壓”一“卷”，形成強大的循環對流。氣相主要富集于反應釜中上部區域，而底層攪拌器和換熱管結構則巧妙地形成了流動分層，有效延長了氣泡在液相中的停留路徑與時間。氣相分布情況如圖1所示。

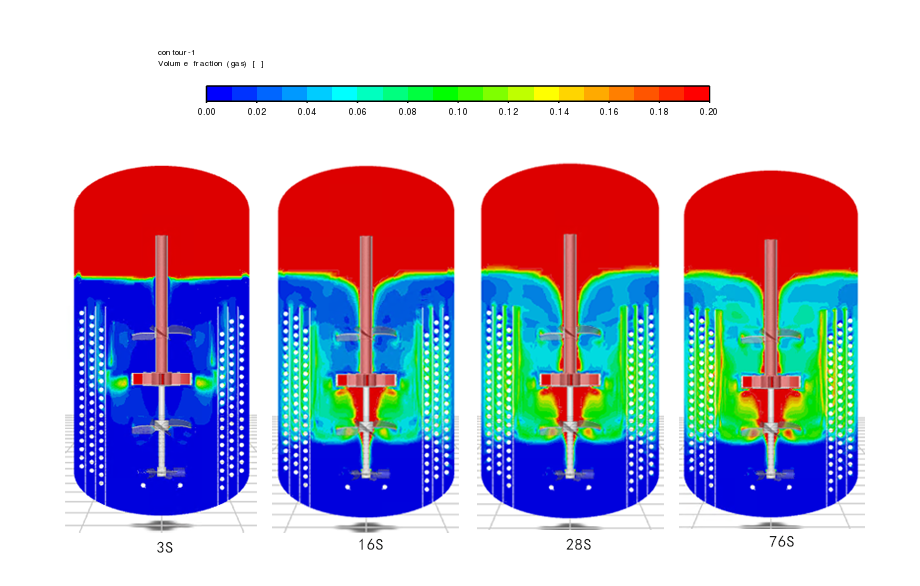

圖1 氣相濃度場隨時間發展過程

1. 混合速度快?：僅需 ?76秒?，30立方反應釜內的氣液兩相流場便達到穩定分布狀態。

2. 氣含率表現優異?：全釜?平均氣含率達到10.64%?，而在氣相富集的集中區域，?氣含率峰值可達13.47。這證明了組合式攪拌設計對提升整體與局部混合強度的有效性。

2. 強大的吸氣能力與“黃金操作點?”

自吸式攪拌器的核心功能——吸氣能力，在本研究中得到了量化，采用Ansys 下多參數設計平臺進行最優化設計，最終結果。

1. 在?167 rpm?的轉速下，?穩定吸氣量高達398 m3/h?，展現出強大的氣相輸送能力。

2. 研究還繪制了“?轉速-吸氣量?”關系曲線（詳見圖2），發現吸氣量隨轉速增加呈現“?快速爬升→平緩增長→趨于飽和?”的規律。

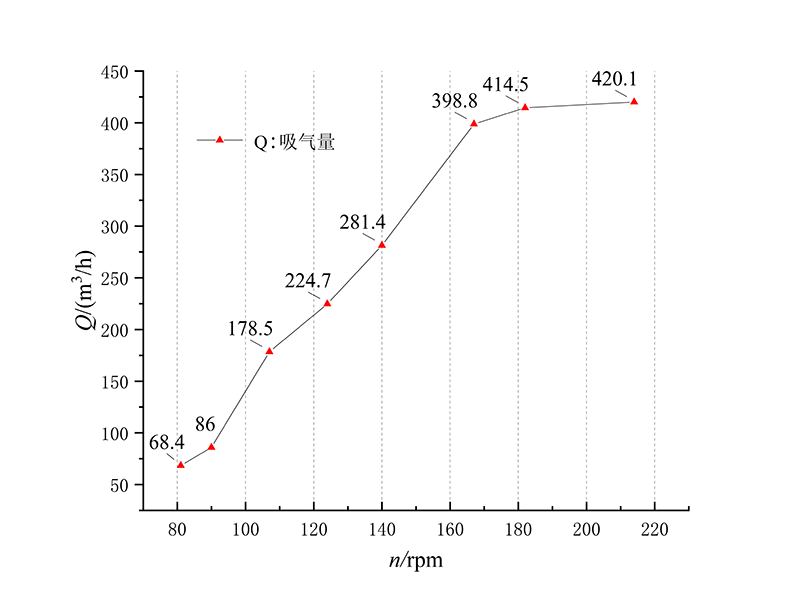

圖2 攪拌轉速與穩定狀態吸氣量關系曲線

3. 鎖定“最佳吸氣臨界轉速”

基于上述曲線，研究團隊明確了一個至關重要的工程參數：?最佳吸氣臨界轉速為167 rpm?。在此轉速下，反應釜既能獲得接近最大值的吸氣量，又能將攪拌所需功率控制在相對經濟的水平，?完美平衡了工藝效能與運行成本?，為實際生產操作提供了黃金準則。

此項研究成果是?威海化機深厚裝備研發實力與前沿數字技術應用能力?的直接體現。它標志著我們在大型、高端攪拌反應裝備領域，已從傳統的經驗設計、實驗驗證，邁入了?“理論預測-仿真設計-參數優化”一體化的數字驅動研發新階段?。

從流動的微觀世界窺見宏觀的工業效能。威海化機將持續深耕于高端化工裝備的流體力學本質研究，將CFD等數字仿真技術與數十年的工程經驗深度融合，致力于為客戶提供?更高效、更節能、更智能?的混合與反應解決方案，以創新驅動發展，以技術創造價值，共同推動化工裝備行業的高質量發展！
